铜梁区OU1900笔式防爆测厚仪电磁超声腐蚀检测仪

一、产品简介

OU1900非接触式笔式电磁超声测厚仪是一款超小型的无需声耦合剂、非接触式测量的仪器，可实现常温及高温状态下用于测量钢管,钢板,棒和其他钢铁结构的厚度,以及铝和其它金属测厚。测量时不需要使用耦合剂,表面不用处理和整个操作的传感器和测试对象之间的间隔可达4.5毫米, 防锈膜、盐沉积物或任何其他绝缘涂层（油漆、清漆、搪瓷、塑料等）都可以作为操作间隙。
在传感器的斜度上，测试指标非常可靠，不像传统的厚度测量与压电转换器，要求固定传感器在特定位置。在本仪器中使用的特殊数据处理算法允许在金属各向异性、多个反射器和外部噪声等干扰因素的情况下得到正确测量厚度。由专家设计的算法有助于降低人为因素的影响，简化设备接口。

二、产品特点

●结构紧凑，超小体积，便于携带。贴合握感，强力吸磁，改善疲劳条件；
●可连接平板、手机，配备关联APP可实现WIFI连接，同步显示测量波形，也可以脱机工作，通过仪器上彩屏显示厚度，调节仪器；
●精准测厚，可穿透涂层，不需要耦合剂，不需要打磨工件表面，允许被检测表面有油漆、包覆层和凹凸不平等；
●对粗糙、锈蚀严重表面无需打磨处理，可实现非接触式测量；
●专业算法程序支持，测量结果精确。不需要耦合剂，不需要打磨工件表面，允许被检测表面有油漆、包覆层和凹凸不平等；
●无需声耦合剂，可实现高温工件的测量，可实现高温报警、温度补偿；
●可对碳钢、铸钢、合金钢、不锈钢、铜、铝、钛等导体材料进行检测；
●适用于高温管道，锅炉，压力容器场合测厚，无需被测对象冷却测量提高工作效率，广泛用于石油、化工、冶金、造船、航空和航天等领域；
●内置锂电池，节点低功耗，可连续工作4-5小时；
●可选配小管径探头、高温探头、常温探头、B扫描探头、分体式小管径探头、分体式大提离探头、分体式高温探头、90°滑轮探头、定制化探头；

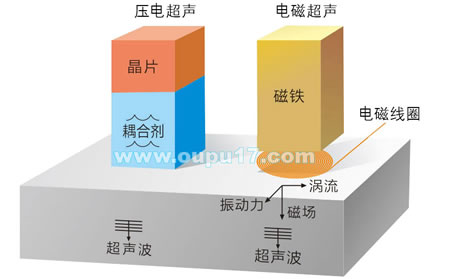

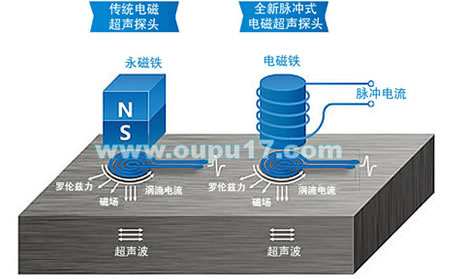

三、工作原理

四、技术参数

测量范围	0.55-640mm (测量范围由材料而定)
测量精度	工件厚度≤10mm 时，误差±0.02mm； 厚度>10mm 时，误差±（0.01+H/200）mm（H 为工件厚度值）
声速范围	400-9999m/s
分辨力	0.01mm
最小曲率	8mm
增益	自动0～96dB，步距0.1dB
发射电压	400V
发射频率	400Hz
发射脉宽	125ns
测量速度	1-20次/秒
采样率	80MSPS
带宽	2.5MHz-6MHz
测量通道	薄件、管材、通用、棒材
平均等级	1-7 可调
波形显示	正半波、负半波、全波、射频波、包络波
声波类型	剪切波oupu（横波）
励磁方式	永磁铁，Br 小于13kGs
波形显示	全波、半波、射频波（软件中可快速调节）
最大提离	4.5mm
操作换能器和倾斜角度	±25 度
高温探头工作温度范围	低碳钢（或其它铁磁性钢）：-150 ~ +800℃， 奥氏体不锈钢（或其它非铁磁性材料）：-150 ~ +400℃
常温探头	≤150℃、4MHz，主要用于检测细晶材料，如低碳钢、铝等
高温声速补偿	自动补偿
供电	内置锂电池，工作时间4-5小时
通信接口	RS-485或USB 2.0
显示屏	1.47寸 LCD
充电器	Type-C
主机贮藏温度范围	0 ~ +40℃
主机正常工作温度范围	-10 ~+50℃
笔式主机尺寸	175×42×32mm
主机重量	300g（配常温探头）

五、标准配置

序号	名称	数量
1	主机	1
2	常温探头	1
3	10mm碳钢校准试块	1
4	10mm不锈钢校准试块	1
5	安卓APP软件	1
6	5V电源适配器	1
7	充电线	1
8	仪器箱	1
9	随机资料	1
